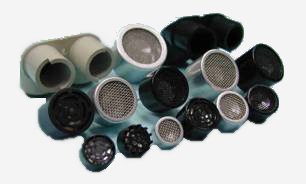

Les capteurs à ultrasons PROWAVE fonctionnent à des fréquences de 25 à 320 KHz.
Il existe peu d’usines dans le monde pouvant réaliser les céramiques pour les capteurs à ultrasons.
Grâce à l’expérience et la production en Asie de ces capteurs, nous obtenons un coût remarquable tout en garantissant une gr ande qualité. Le diamètre des capteurs PROWAVE les plus petits est de 4 mm.
Transducteurs Air Bistatique
| Modèle | Description | Fréquence (KHz) | Sensitivité | Bande passante | Dimension | Documentation |
|---|---|---|---|---|---|---|
| 250ST160 | Transmetteur | 25.0±1.0 | 112dB | 2.0KHz | 16.2Ø x 12.0 |  |
| 250SR160 | Récepteur | 25.0±1.0 | -62dB | 2.0KHz | ||
| 250ST180 | Transmetteur | 25.0±1.0 | 112dB | 1.5KHz | 18.2Ø x 14.2 | |
| 250SR180 | Récepteur | 25.0±1.0 | -62dB | 1.8KHz | ||
| 250ST240 | Transmetteur | 25.0±1.0 | 115dB | 1.5KHz | 24.0Ø x 14.0 | |
| 250SR240 | Récepteur | 25.0±1.0 | -67dB | 1.8KHz | ||
| 328ST160 | Transmetteur | 32.8±1.0 | 115dB | 2.0KHz | 16.2Ø x 9.6 | |
| 328SR160 | Récepteur | 32.8±1.0 | -67dB | 2.5KHz | ||
| 328ST180 | Transmetteur | 32.8±1.0 | 117dB | 2.0KHz | 18.2Ø x 14.2 | |
| 328SR180 | Récepteur | 32.8±1.0 | -64dB | 2.0KHz | ||
| 400ST100 | Transmetteur | 40.0±1.0 | 112dB | 2.5KHz | 9.7Ø x 6.7 | |
| 400SR100 | Récepteur | 40.0±1.0 | -67dB | 3.0KHz | ||
| 400ST120 | Transmetteur | 40.0±1.0 | 115dB | 2.0KHz | 12.7Ø x 8.8 | |
| 400SR120 | Récepteur | 40.0±1.0 | -67dB | 2.0KHz | ||
| 400ST160 | Transmetteur | 40.0±1.0 | 120dB | 2.0KHz | 16.2Ø x 12 | |
| 400SR160 | Récepteur | 40.0±1.0 | -61dB | 2.5KHz | ||
| 500MB120 | Transmetteur | 50.0±1.0 | 113dB (TX) -67 dB (RX) | 3.0KHz | Dual Pack | |
| Modèle | Description | Fréquence (KHz) | Sensitivité | Bande passante | Dimension | Documentation |
|---|---|---|---|---|---|---|
| 250ET250 | Transmetteur | 25.0±1.0 | 113dB | 1.0KHz | 25.0Ø × 11.9 | |
| 250ER250 | Récepteur | 25.0±1.0 | -63dB | 1.0KHz | ||
| 328ET250 | Transmetteur | 32.8±1.0 | 113dB | 1.0KHz | 25.0Ø × 11.9 | |
| 328ER250 | Récepteur | 32.8±1.0 | -63dB | 1.0KHz | ||
| 400E08S | Transmetteur Récepteur | 40.0±2.0 | 102dB -78dB | 3.0KHz | 8.2Ø × 4.9 | |
| 400ET18S | Transmetteur | 40.0±1.0 | 110dB | 1.5KHz | 18.0Ø × 12.0 | |
| 400ER18S | Récepteur | 40.0±1.0 | -70dB | 1.5KHz | ||
| 400ET250 | Transmetteur | 40.0±1.0 | 115dB | 1.0KHz | 25.0Ø × 11.9 | |
| 400ER250 | Récepteur | 40.0±1.0 | -70dB | 1.0KHz |
Transducteurs Air Monostatique (Pulse)
| Modèle | Description | Fréquence (KHz) | Sensitivité | Bande passante | Dimension | Documentation |
|---|---|---|---|---|---|---|
| A impultion ouvert | ||||||
| 400PT120 | Émetteur-récepteur | 40.0±1.0 | 115dB/-68dB | 2.0KHz | 12.8Ø x 8.8 | |
| 400PT160 | Émetteur-récepteur | 40.0±1.0 | 117dB/-65dB | 2.0KHz | 16.2Ø x 12.2 | |
| A impulsion fermé | ||||||
| 400EP125 | Émetteur-récepteur | 40.0±1.0 | 100dB/-78dB | 1.5KHz | 12.5Ø x 9.5 | |
| 400EP18A | Émetteur-récepteur | 40.0±1.0 | 108dB/-75dB | 1.5KHz | 18.1Ø x 12.1 | |
| 400EP250 | Émetteur-récepteur | 40.0±1.0 | 110dB/-72dB | 2.0KHz | 25.0Ø x 11.9 | |
| A impulsion fermé - Faisceau asymétrique | ||||||
| 400EP14D | Émetteur-récepteur | 40.0±1.0 | 103dB/-78dB | 1.0KHz | 14.0Ø x 9.1 | |
| 400EP18D | Émetteur-récepteur | 40.0±1.0 | 100dB/-80dB | 1.2KHz | 18.0Ø x 10.0 | |
| 480EP900 | Émetteur-récepteur | 52.0±3.0 | 100dB/-80dB | 15.0KHz | 36.6 x 26.6 x 13.8* | |
Transducteurs Air Monostatique (Scéllés)
| Modèle | Description | Fréquence (KHz) | Sensitivité/Distance | Bande passante | Dimension | Documentation |
|---|---|---|---|---|---|---|
| Couche de correspondance en époxy chargé de verre | ||||||
| 032SR750 | Émetteur-récepteur | 32.0±3.0 | -53dB/100cm | 2.0KHz | 75.0Ø x 50.0 | |
| 043SR750 | Émetteur-récepteur | 43.0±4.0 | -57dB/65cm | 2.0KHz | 75.0Ø x 50.0 | |
| 080SR365 | Émetteur-récepteur | 80.0±8.0 | -57dB/35cm | 5.0 KHz | 36.5Ø x 25.0 | |
| 125SR250 | Émetteur-récepteur | 125.0±10.0 | -57dB/20cm | 8.0 KHz | 25.0Ø x 20.0 | |
| 235SR130 | Émetteur-récepteur | 235.0±10.0 | -61dB/15cm | 10.0 KHz | 13.0Ø x 15.0 | |
| 328SR093 | Émetteur-récepteur | 320.0±10.0 | -61dB/8cm | 10.0 KHz | 9.3Ø x 9.0 | |
| Couche d'adaptation en caoutchouc de silicone | ||||||
| 200GE180 | Émetteur-récepteur | 200.0±10.0 | -60dB/7cm | 10.0 KHz | 18.5Ø x 11.0 | |
